产品详情
L型离心通风机，主要由空气过滤器、叶轮、机壳和电动机组成。机造型美观、结构紧凑、拆装维修方便。
1）叶轮均匀前向多翼式结构，采用优质冷轧钢板制造，经镀锌处理，并经严格静、动平衡校正和强度试验。
2）L-03型—L-064型叶轮采用冲压滚制而成绩；机壳均为铝合金整体浇铸。
3）L-08—L-11型叶轮采用铆接结构；机壳采用优质钢板焊接而成。
4）过滤器采用无纺布过滤，更换方便，保证输送清洁空气。
产品参数
技术参数
型号 | 流量m3/h | 全压Pa | 静压Pa | 转速 rpm | 噪声 ＜dB(A) | 电动机 | 整机重kg | |
功率kw | 型号 | |||||||
L-03 | 160 | 250 | 200 | 2800 | 60 | 0.04 | Ao2-5012 | 4.5 |
L-04 | 220 | 350 | 300 | 2800 | 62 | 0.06 | Ao2-5.22 | 6.5 |
L-05 | 360 | 550 | 450 | 2800 | 68 | 0.18 | Ao2-6312 | 10 |
L-06 | 790 | 750 | 600 | 2800 | 73 | 0.37 | Ao2-7112 | 15 |
L-064 | 1600 | 1250 | 950 | 2920 | 78 | 1.1 | Y802-2 | 30 |
L-08 | 3000 | 1700 | 1400 | 2920 | 85 | 3 | Y100L-2 | 65 |
L-09 | 4000 | 1950 | 1600 | 2920 | 87 | 4 | Y112M-2 | 80 |
L-11 | 5200 | 2150 | 1600 | 2920 | 91 | 5.5 | Y132S1-2 | 105 |

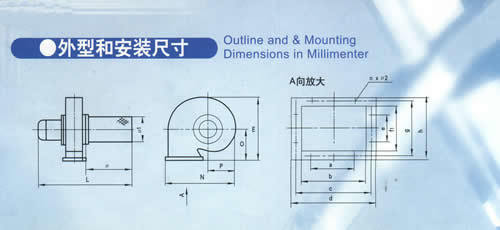

| 型号 | a | b | c | d | e | f | g | h | M | N | O | P | Q | L | φ | n*φ2 |
| L-03 | - | 58 | 88 | 105 | 60 | 70 | - | 90 | 181 | 196 | 95 | 76 | 112 | 327 | φ165 | 4*φ7 |
| L-04 | - | 80 | 112 | 130 | 70 | 90 | - | 110 | 210 | 225 | 115 | 89 | 120 | 357 | φ200 | 4*φ7 |
| L-05 | - | 80 | 112 | 130 | 70 | 90 | - | 110 | 251 | 271 | 131 | 115 | 182 | 490 | φ230 | 4*φ7 |
| L-06 | - | 140 | 172 | 190 | 80 | 100 | - | 120 | 285 | 325 | 142 | 130 | 222 | 578 | φ260 | 4*φ7 |
| L-064 | - | 180 | 200 | 230 | 132 | 110 | - | 150 | 353 | 394 | 173 | 160 | 322 | 693 | φ320 | 4*φ9 |
| L-08 | 200 | 225 | 265 | 289 | 110 | 175 | 215 | 243 | 428 | 496 | 195 | 195 | 630 | 1187 | φ430 | 10*φ10 |
| L-09 | 210 | 250 | 300 | 324 | 120 | 185 | 235 | 263 | 447 | 519 | 205 | 202 | 630 | 1237 | φ430 | 10*φ10 |
| L-11 | 310 | 300 | 330 | 360 | 100 | 160 | 215 | 245 | 592 | 539 | 250 | 202 | 630 | 1250 | φ430 | 8*φ12 |
